Industriportar - information och tillval

Takskjutportar för en krävande miljö

Våra industriportar är takskjutportar som tillverkas för större öppningar och anpassas efter byggnadens förutsättningar. Portarna passar exempelvis verkstäder, lager, maskinhallar, industribyggnader och andra lokaler där det ställs krav på funktion, flexibilitet och stora öppningsmått.

Industriportarna tillverkas i Krokom40 med 40 mm isolering och Krokom80 med 80 mm isolering. Vi tillverkar industriportar upp till 8500 mm bredd, och inom våra maximala mått kan vi även tillverka specialmått.

Industriportarna som visas på hemsidan levereras som standard i manuellt utförande och utan lås. Det innebär att grundutförandet är en enkel och funktionell port som öppnas och stängs manuellt. För dig som behöver en mer komplett lösning finns flera tillbehör och tillval att komplettera porten med.

Beroende på behov kan porten bland annat kompletteras med:

-Motordrift (axelmonterad 400V motor med styrskåp)

-Lås för både manuell eller motordriven port

-Trafikljus, radar, ljusridå eller andra tillbehör och anpassningar efter projektets förutsättningar.

På så sätt kan porten levereras i det utförande som passar den aktuella byggnaden och användningen.

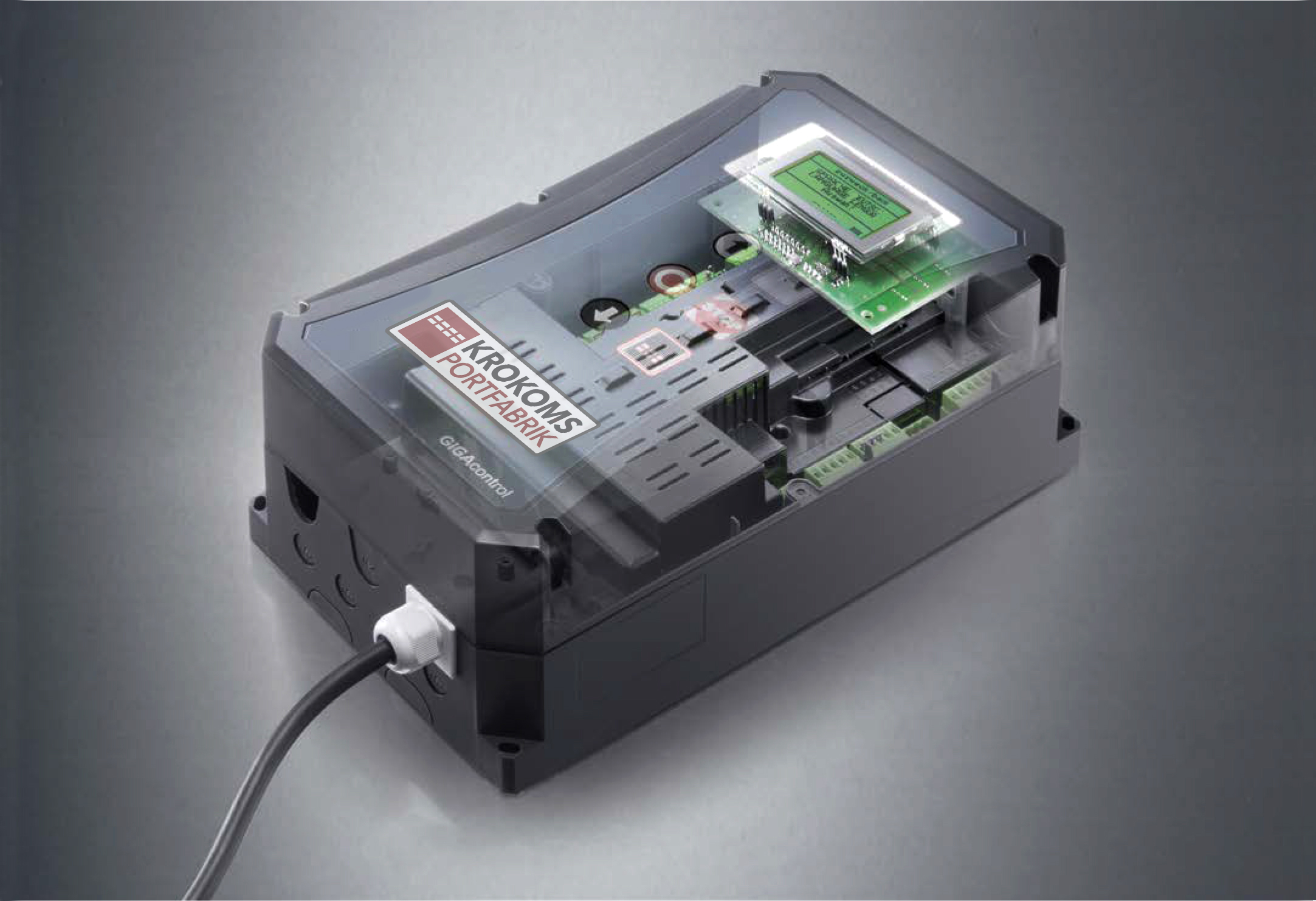

Motordrift från Sommer

För motordrift använder vi motorer från tyska Sommer. Det är en 3-fas, axelmonterad 400 V-motor med separat styrskåp. Framtagen för att driva industriella takskjutportar och erbjuder smidig drift, robust kraft och exceptionellt lång livslängd.

Växelhuset i ett stycke av pressgjuten aluminium är försett med snäckväxlar av specialbrons. Operatören är livstidssmord med ett speciellt utvalt smörjmedel. Elmotorn med konstant varvtal ger lång livslängd och låg vibrations- och bullernivå i alla monteringslägen. Alla GIGAsedo-drivdon kan enkelt kopplas om för 3~230V.

Motorn monteras direkt på portens axel och kan placeras på höger eller vänster sida av porten. Vilken sida motorn ska sitta på behöver därför inte vara bestämd innan porten beställs– placeringen kan väljas under monteringen utifrån de praktiska förutsättningarna på plats. Det viktiga är att man tänker sig för under montagets gång, så man får tillräckligt med axelutstick på den sida motorn ska monteras på.

*om lokalen håller kallare grader så finns värmeplatta att köpa till för att hålla motorn i rätt temperatur.

Placering av motor och styrskåp

Vi rekommenderar att motorn placeras på samma sida som styrskåpet. Det ger en smidig installation med kortare kabeldragning mellan motor och styrskåp. Om styrskåpet behöver placeras på motsatt sida från motorn går det också att lösa. Då kan en längre motorkabel köpas till för att möjliggöra den placeringen. Det gör att installationen kan anpassas efter exempelvis befintlig elinstallation och var det är mest praktiskt att placera styrskåpet.

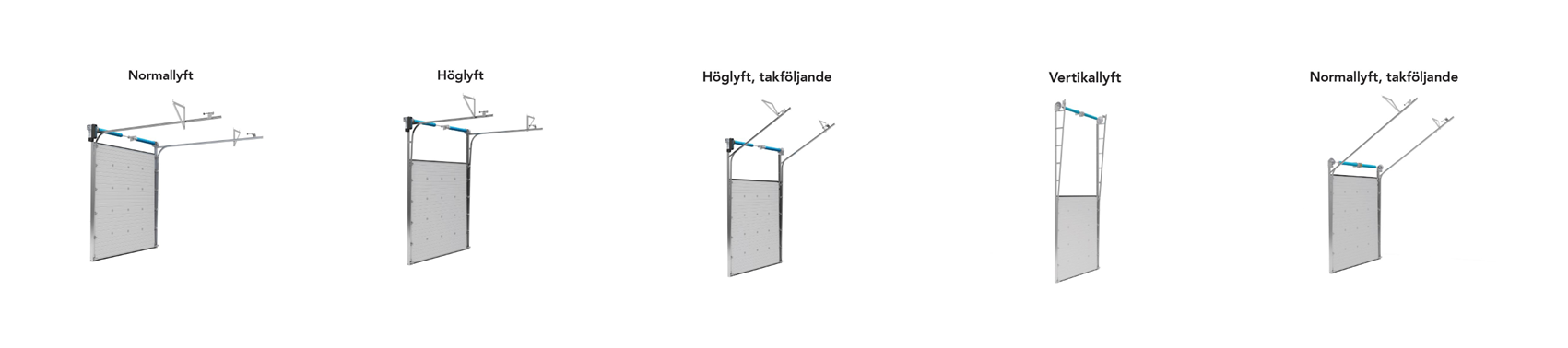

Flera alternativ för skensystem

En viktig del vid val av industriport är hur porten ska löpa när den öppnas. Vi erbjuder flera olika skensystem för att kunna anpassa porten efter byggnadens förutsättningar. Garageportarna har däremot inte samma möjligheter för detta, där är det endast "normallyftande" som gäller, men har däremot mycket lägre inbyggnadsmått och motor med motorskena.

Normallyft

Vid normallyft löper porten upp och viker in under taket. Detta är en vanlig lösning när det finns tillräckligt med utrymme ovanför portöppningen. Överhöjden som krävs är 420-470 mm beroende på om det är Krokom40 eller Krokom80 samt portens storlek.

Höglyft

Har man ett högt väggliv kontra portöppning så kan man välja till höglyft. Då förlänger vi väggskenorna så porten följer innerväggen innan den viker in under taket. Detta kan vara lämpligt när man vill frigöra utrymme direkt ovanför portöppningen och få porten och dess skenor så nära innertaket som möjligt. Takskenorna blir därmed lite kortare, beroende på hur högt själva höglyftet blir.

Höglyft + takföljning

Denna lösning kombinerar höglyft med att vi tillverkar skenor som följer byggnadens takkonstruktion. Det kan vara användbart i lokaler där takets utformning behöver tas hänsyn till.

Takföljning

Med takföljning anpassas skenorna efter takets lutning. Det gör att portens skensystem kan följa byggnadens befintliga takkonstruktion.

Vertikallyft

Vid vertikallyft går porten rakt upp istället för att vika in under taket. Väldigt smidig lösning om man har tillräckligt höga väggar för den porthöjd man behöver.

Överhöjd

Industriportar kan utföras med olika skensystem beroende på byggnadens förutsättningar. Industriportar har från 420 mm överhöjd, men det faktiska behovet beror på bland annat portens storlek och vilket skensystem som väljs.

Därför är det viktigt att kontrollera måtten innan beställning. Vi kan ta fram omfattningsritningar och måttunderlag som visar portens och skensystemets erforderliga utrymme. Kontakta oss med dina mått och önskemål så tar vi fram detta åt dig.

Anpassad efter projektet

Eftersom vi tillverkar alla takskjutportar i vår egen fabrik i Krokom kan vi anpassa portens mått och skensystem efter byggnades förutsättningar, men inom våra maximala tillverkningsmått.

Industriportar tillverkar vi upp till 8500 mm bredd.

Vid projektering tittar vi bland annat på:

-Portöppningens bredd och höjd

-Invändig takhöjd till lägsta punkt (eventuella rör, ledningar eller liknande)

-Val av skensystem

-Vilken drift, manuell eller motorstyrd.

-Placering av motor och styrskåp

-Behov av lås eller andra tillbehör

Det är därför viktigt att rätt skensystem och mått väljs från början. Med omfattningsritningar kan man kontrollera portens placering och erforderliga mått innan tillverkning.

Manualer och teknisk information

På vår hemsida finns ritningar & manualer, brochyrer och tekniskt material för våra portar. Där kan man bland annat se hur portarna är uppbyggda och få information om montage och installation.

En manual som beskriver montaget steg för steg med bilder och enkel text medföljer till varje port. Den har vi utvecklat just för att man som "förstagångsmontör" ska kunna montera sin port själv om man vill det. I manualen finns allt från omfattningsritningar, beskrivning av montaget, EG-försäkran om överensstämmelse, programmering av tillbehör samt instruktioner för service.
